ID PROPOSAL · V1.1 · 2026-08

移位机手控器 · 工业设计方案

老年人移位机 蓄电手持线控器 ｜ 内置 24V 有刷驱动板 + 6串18650 电池组 + 电量显示屏 ｜ 简洁科技风
44 mm整机宽度（现款约78mm，收窄44%）
220 mm整机长度（与现款相当）
32 mm厚度（含按键凸起）
≈400 g整机重量（电芯282g，重心落掌心）

设计输入与问题定义

客户反馈 + 内部件反推外形边界
客户不满现款椭圆造型太宽（约78mm），单手握不拢、不小巧
客户认可方向竞品（小灵龙2.0）的窄条形手控器，但工业设计只做参考，不能太像（避开其 白+橙、平板条形、小方键 三要素）
内部件（不可变）24V 有刷电机驱动板 + 6串18650 锂电池组（6S1P，单芯 Ø18.5×65.3mm）
新增需求 v1.1顶部增加电量显示屏：建议 1.3" 段码 LCD（黑底白字），常显电量百分比大数字 + 电池图标，充电时流水动画。选段码不选点阵/TFT——成本约 ¥3-5、功耗微安级、阳光下可读、老人辨识度最高
风格定义简洁科技风：哑光暖白 + 深空灰 + 单一科技蓝点缀；大按键适老化
宽度为什么能砍现款宽是因为电芯横向平铺；改为 2列×3节纵向排布（电池包 38.5×200×18.5mm），宽度即由电芯 2 列决定 → 外壳 44mm 成立

总布置（Package）

先定内脏，再定皮肤——两种排布对应两个外形方案
方案 B · 主推 · 紧凑握把

220 × 44 × 32 mm

PCB 叠在电芯上方，按键直接盖在 PCB 上。长度与现款相当，握感似手电筒（截面周长≈135mm，老人整手满握）。

  • 厚度构成：电芯18.5 + 间隙 + PCB1.6 + 轻触开关 + 键帽 + 壁厚 ≈ 32
  • 优点：短、重心居中、掌心承托电池重量
  • 代价：比方案A厚 6mm
方案 A · 备选 · 细长杆

265 × 44 × 26 mm

PCB 与电芯纵向串联布置（按键区在上、电池握持区在下），整机更薄但更长，类似电视遥控器比例。

  • 厚度构成：电芯18.5 + 壁厚间隙 ≈ 26
  • 优点：最薄，视觉最"窄"
  • 代价：265mm 偏长，悬挂后下端易磕碰
方案 B 内部布局（正视透视） 18650 18650 18650 18650 18650 18650 驱动板 38×155（叠层）＋顶部段码屏 BMS 动力线缆（至电机） Type-C 充电口 220 mm 44 mm 方案 A 内部布局（正视透视） 驱动板区 电池握持区 6×18650 265 mm
同比例呈现：方案 B 短而厚，方案 A 细而长。两案宽度同为 44mm，均由 18650 双列决定，已是该电池配置的物理极限宽度。

方案 B 三视图与面板人机

比例 1:1 推敲（图中 2px = 1mm）
正视图 88 % 1.3" 段码屏 · 电量常显 升 降 急停 44 220 侧视图 一体式挂钩 （挂立柱 / 床栏） 32 按键面微凸 2.5mm 背视图 挂钩 TPE 防滑纹理区 铭牌 / 序列号
深空灰大键 + 白色图标：与暖白机身形成适老高对比；升键凸弧面、降键凹弧面，闭眼可分辨。急停独立分区并带护环，防误触。
人机细则（适老化）
  • 电量屏：1.3" 段码 LCD 黑底白字，数字高≥10mm，3米外可读；常显电量、充电时流水动画、低于20%闪烁提醒
  • 升/降键 30×52mm，远超适老最小键面 15mm；键距 7mm，戴手套可操作
  • 按键力 3.5±0.5N，行程 1.5mm，带清晰段落感 + 触发"嗒"声反馈
  • 升键面凸弧、降键面凹弧——触觉即可区分方向，无需看图标
  • 图标+汉字双标识，字高≥8mm，对比度 > 7:1（白字/深灰底）
  • 急停：红色蘑菇感按钮 + 高出 1mm 的护环，掌根拍击可触发，日常握持碰不到
  • 握持区在电池段，整机重心落于掌心；截面 44×32 圆角矩形，周长≈135mm
结构与防护
  • 前后壳止口 + 硅胶密封圈，按键用一体硅胶防水帽 → IP54
  • Type-C 口带硅胶防尘塞；电量/充电状态由顶部段码屏显示
  • 屏幕镜片为深色 PMMA 一体注塑窗口，与前壳齐平无缝隙，不积灰易擦拭
  • 螺丝全部藏在 TPE 背垫与铭牌下，外观零可见螺丝
  • 线缆出口 45° 斜出 + 加长应力释放护套，防根部折断
  • 挂钩与背壳一体注塑（PC+ABS），钩口 12mm 适配移位机立柱/床栏
  • 跌落要求：1.2m 六面跌落无功能失效（内部电池支架 + 四角加强筋）

与现款 / 竞品对比

同比例轮廓（2px = 1mm）
现款 ≈230 × 78 × 35 宽 78mm · 握不拢 新方案 B 88% 220 × 44 × 32 宽度 −44% 竞品（参考） ≈200 × 45 × 25（估） 白+橙 · 平板 · 小方键
差异化三板斧：竞品「平板直条 / 白+橙 / 小方键」→ 我们「圆角握把 + 微凸键面 / 暖白+深灰+科技蓝 / 超大长条键」。参考体量，不撞脸。

CMF 定义

Color · Material · Finish
部位颜色材料表面处理
主体前壳暖白 (近 RAL 9016 暖调)PC+ABS细磨砂蚀纹 MT-11010，抗指纹
背壳握持区深空灰 #3A3F47TPE 包胶 (二次注塑)微凸点防滑纹理
升/降按键深空灰 + 白色图标硅胶键 + PC 键帽类肤触感，图标模内不掉漆
急停按键信号红 #E5484D硅胶亮面（与哑光机身形成警示对比）
显示屏窗口深灰近黑 #22252BPMMA 镜片 (IMD/双色)亮面，四周科技蓝细框，与前壳齐平
点缀科技蓝 #2F6BFF—LED 指示环 + 前壳装饰线，全机唯一亮色
克制原则：全机只允许「暖白 / 深空灰 / 科技蓝 / 信号红」四色，蓝色只出现两处（灯环+装饰线），红色只给急停——颜色即功能语言，老人一眼读懂。

AI 渲染提示词（按锁定包络更新）

尺寸与布局已按本方案锁死，多平台可直接用（即梦/Midjourney/Vizcom）
中文版

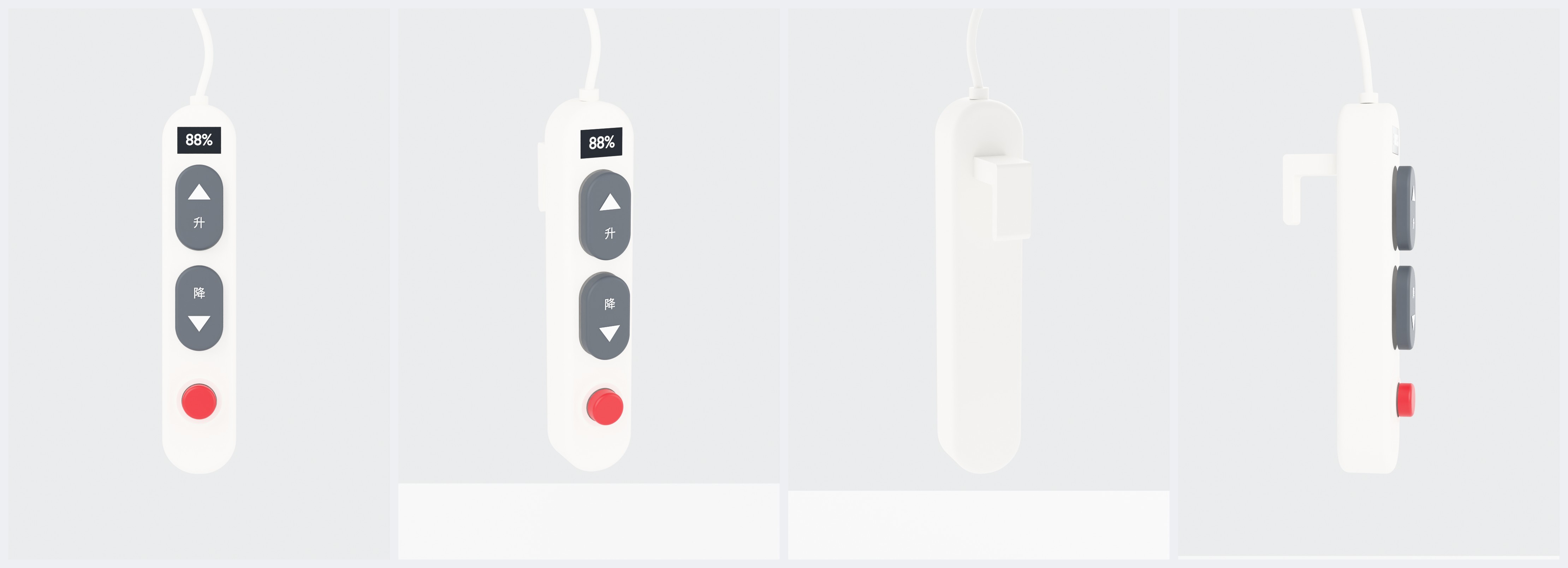

工业设计概念渲染效果图，老年人移位机手持线控器，紧凑握把式细条造型，宽44毫米、长220毫米、厚32毫米，单手满握。简洁科技风：哑光暖白主体，深空灰TPE防滑背壳。正面从上到下：顶部一块小尺寸电量显示屏（深色镜面显示大号白色数字88%和蓝色电池图标，四周科技蓝细边框）；中部纵向排列两个超大深空灰长条按键（上升键凸弧面、下降键凹弧面，白色大箭头图标加"升/降"汉字）；下方独立分区红色急停圆钮带护环；底部Type-C口。顶部白色线缆带应力释放护套，背面一体式挂钩。圆角柔和过渡，隐藏分模线，IP54防泼溅结构感，适老化超大按键高对比图标。白色渐变背景，产品工作室灯光，正面微侧45度主视角，8K工业设计渲染，Keyshot风格。不要橙色、不要触摸大屏、不要密集小按键、不要人手
英文版
Industrial design concept render, handheld wired pendant controller for elderly patient lift. Compact grip bar form, 44mm wide x 220mm long x 32mm thick, full one-hand grasp. Minimal tech aesthetic: matte warm-white body, deep space-gray TPE anti-slip backshell. Front, top to bottom: a small rectangular battery display screen with dark glass face showing large white digits 88% and a blue battery icon, framed by a thin tech-blue accent line; two oversized vertical space-gray elongated buttons (UP key convex, DOWN key concave, large white arrow icons with Chinese characters 升 降); separately zoned red round emergency-stop with guard collar below; USB-C port at bottom; white cable with strain-relief boot exiting the top; integrated hook on back. Soft rounded transitions, hidden parting lines, IP54 splash-proof feel, elderly-friendly extra-large high-contrast buttons. Clean gradient studio background, product studio lighting, three-quarter front view at 45 degrees, 8K industrial design rendering, Keyshot style --no orange, no touchscreen, no flat slab shape, no small buttons, no human hands
避让清单（负面提示词）：橙色点缀 / 纯白平板条形 / 椭圆宽扁 / 触摸屏 / 小按键密集排布 / 医疗器械冰冷感 / 外露螺丝

推进节奏

1. 方向确认客户在 方案B（220×44×32 主推）/ 方案A（265×44×26）之间拍板；确认是否需要「可拆卸蓄电」（插回主机充电的金属触点对接，影响底部造型）
2. 概念渲染用上方提示词多平台出图收敛风格。当前卡点：即梦CLI需高级会员、Gemini图像API需付费账单、Chrome扩展未连接——任一解锁即可自动出图
3. 手板验证按 220×44×32 打 FDM 握感模型（实心配重至400g），给客户/老人试握
4. 工程建模Rhino/Fusion 出 A 面 + 结构件，电池支架与驱动板叠层走本页布局
5. 开模评审DFM：前后壳2套模 + TPE二次注塑 + 硅胶键1套，预估模具费口径另报
